射流曝气器在臭氧尾气回用-纯氧曝气中的运用

1. 项目背景：臭氧尾气“高纯氧”直接排放的浪费

本纯氧曝气项目客户为上海化学工业区中法水务发展有限公司。该公司于2002年由中法水务与上海化学工业园区发展有限公司、上海化学工业区投资实业有限公司共同组建，为上海化学工业园区提供一体化供水与污水处理服务。

污水处理规模为5万吨/日，COD负荷约30吨/日。工艺中配置 臭氧高级氧化，采用纯氧制备臭氧，日耗纯氧约6000kg/d。由于纯氧制臭氧的转化率约10%，臭氧反应后尾气中仍含约90%纯氧。在原工艺里，这股尾气作为废气排放，造成显著氧气资源浪费。

2. 改造目标：将臭氧尾气纯氧回用于好氧池曝气供氧

为回用臭氧尾气中的氧，业主委托我公司设计 臭氧尾气回用系统 ：将臭氧尾气引入好氧生化池作为曝气气源，实现“尾气氧回收→好氧池供氧”，从而降低好氧系统能耗与设备运行成本。

3. 关键设计约束：长距离回用与供氧需求匹配

• 臭氧制备用氧：6000kg/d（约4200Nm³/d）
• 臭氧接触池后尾气含氧量：约5400kg/d
• 臭氧高级氧化池至好氧池最远距离：380m
• 改造前好氧池配置：75kW表曝机--12台
• 现阶段负荷需氧量：8.6～9.2t/d

这类项目的难点通常在于：尾气气源分散、距离远、回用管路阻力与系统稳定性要求高，同时还要确保好氧池获得持续、可控的供氧量。

4. 技术方案：纯氧射流曝气"负压抽吸+增效混合"

本项目采用纯氧射流曝气系统，配置如下：

• GW1200射流器：6根
• GWB02-140-Air/O2 二次射流增效装置：12组

系统利用 GW1200射流器形成的负压 ，无需额外设置大功率抽吸设备，即可将臭氧尾气中约5400kg/d的纯氧，从最远380m的臭氧池端 抽吸回前端好氧池进行曝气充氧；并通过二次射流增效装置提升混合与传质效果。

5. 运行效果：氧利用率约90%，综合功率下降约25%

GW纯氧射流曝气氧气利用率： 约90%
向好氧池可供氧量：5400 × 90% = 4860kg/d
结果：显著减少表曝机运行时间，在现阶段处理负荷下 用电功率降低约25%
项目状态：系统已通过验收，达到设计要求

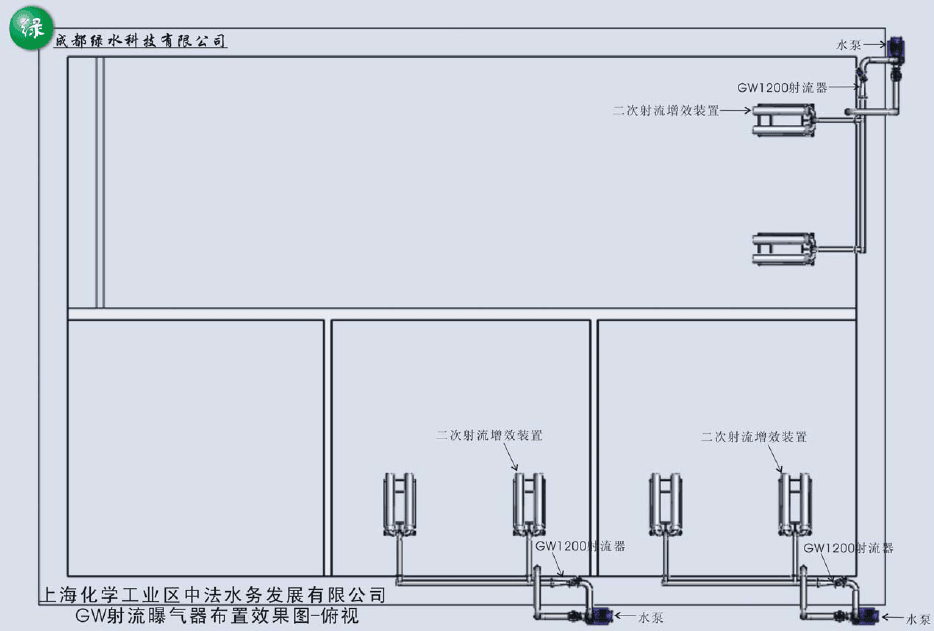

射流曝气系统效果图（俯视）

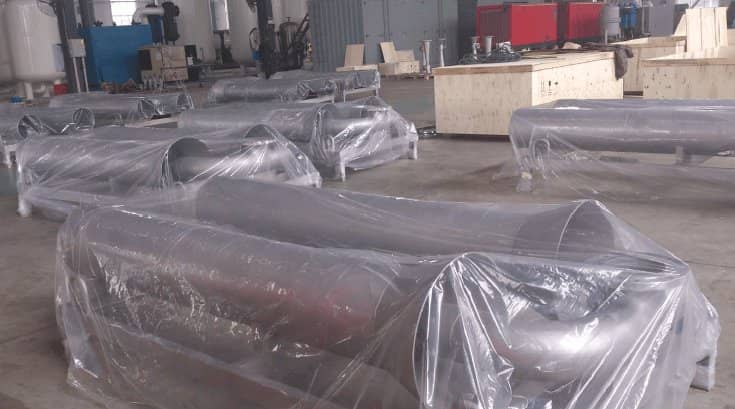

二次射流增效装置出厂照片

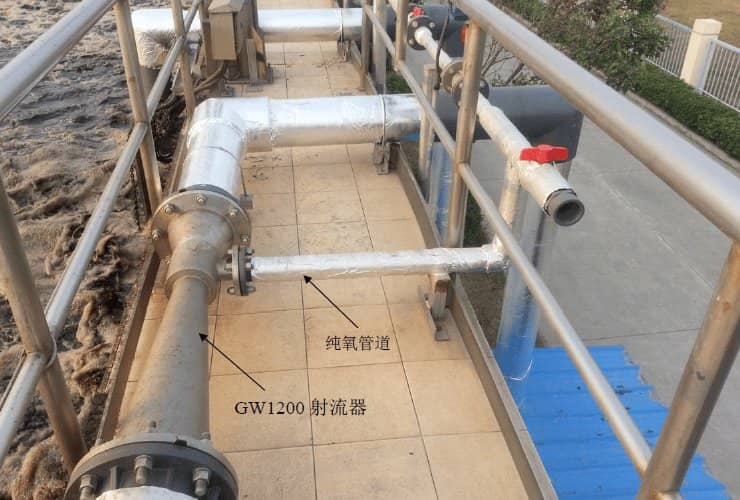

GW1200 射流器及现场安装照片
